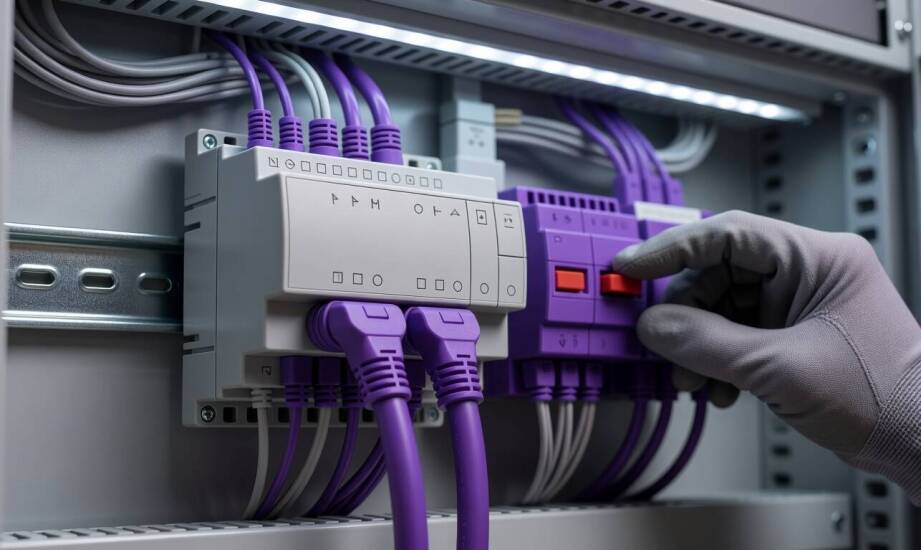

Terminacja segmentów PROFIBUS po zastosowaniu repeaterów — gdzie zaczyna się każdy nowy odcinek

Rozbudowa linii produkcyjnej często wymusza wydłużenie sieci komunikacyjnej poza standardowe limity odległości miedzianego kabla. Inżynierowie dodają w takich sytuacjach sprzęt pośredniczący, aby bezpiecznie podłączyć kolejne maszyny do systemu. Okablowanie zostaje ułożone zgodnie ze sztuką, wtyczki są starannie dokręcone, a mimo to sterownik nadrzędny zaczyna zgłaszać problemy. Pojawiają się niestabilne połączenia, losowe błędy transmisji oraz drastyczne wahania odczytów z oddalonych czujników. Główna przyczyna takich awarii rzadko leży w fizycznym uszkodzeniu samego przewodu lub usterce modułów wejść/wyjść. Zazwyczaj wynika ona z faktu, że modyfikacja struktury sprzętowej zmienia wymagania dotyczące parametrów elektrycznych linii. Prawidłowe działanie komunikacji opartej na standardzie RS-485 wymaga ścisłego przestrzegania reguł zamykania obwodów po każdym podziale infrastruktury.

Zasady podziału magistrali na niezależne segmenty

Fizyczne rozdzielenie linii za pomocą dodatkowego sprzętu regeneruje sygnał i galwanicznie izoluje obszary zakładu. Proces ten nie zwalnia jednak instalatora z obowiązku zadbania o dopasowanie impedancyjne. Każdy odseparowany fragment infrastruktury staje się całkowicie nowym bytem elektrycznym. Oznacza to, że każdy segment wymaga własnej aktywnej terminacji na obu skrajnych końcach linii. System ten opiera się na wbudowanych rezystorach zasilanych napięciem 5 V, które zapobiegają zniekształceniom i odbiciom fali elektromagnetycznej.

Włączenie w topologię elementu takiego jak wzmacniacz PROFIBUS tworzy natychmiast nowe granice fizyczne sieci. Port wejściowy oraz porty wyjściowe tego komponentu pełnią rolę skrajnych punktów odrębnych magistrali. Technik musi uruchomić rezystory zamykające zarówno na złączu doprowadzającym dane, jak i na tym, które dystrybuuje je do kolejnych szaf sterowniczych. W naszej praktyce diagnostycznej często obserwujemy projekty, w których cała rozbudowana linia traktowana jest jako jeden ciąg. Tymczasem odcinek pomiarowy kończy się dokładnie tam, gdzie przewód wchodzi do modułu separującego.

Zapewnienie odpowiedniego oporu to dopiero połowa poprawnego wdrożenia. Aktywna terminacja wymaga nieprzerwanego zasilania na stacjach końcowych. Jeśli maszyna wyposażona we wtyczkę z włączonym opornikiem zostanie wyłączona na czas serwisu, cały przypięty do niej segment traci stabilność transmisyjną.

Diagnostyka uchybień instalacyjnych i weryfikacja topologii

Brak konsekwencji w określaniu początków i końców obwodów generuje usterki o charakterze wysoce losowym, które trudno namierzyć bez odpowiedniego sprzętu. Podstawowym błędem służb utrzymania ruchu pozostaje zapominanie o zasileniu terminatorów po stronie świeżo dodanego odgałęzienia. Często zdarza się też sytuacja odwrotna, czyli włączenie rezystorów w urządzeniach znajdujących się w środku biegu kabla. Prowadzi to do zjawiska nadterminacji, które powoduje drastyczny spadek amplitudy sygnału i przeciążenie portów komunikacyjnych. Automatycy nierzadko mylą też samą rolę urządzenia wzmacniającego z fizycznym zamknięciem toru transmisyjnego.

Podczas audytów przemysłowych analizujemy dokładnie tego typu anomalia. Błędy dopasowania impedancyjnego ujawniają się w obrazie oscyloskopowym jako wyraźne odbicia fali. Standardowy wykres prostokątny ulega deformacji, a na zboczach sygnału pojawiają się ostre piki napięciowe. Skutkuje to masowym niszczeniem przesyłanych ramek, co sterownik PLC odbiera jako całkowity zanik węzła komunikacyjnego. Zaawansowane narzędzia diagnostyczne pozwalają nam precyzyjnie określić odległość do miejsca, w którym brakuje oporności lub w którym występuje ona w nadmiarze. Odbicia potrafią zakłócić pracę maszyn oddalonych o setki metrów od źródła problemu, dlatego tylko pełny audyt topologii gwarantuje odnalezienie wszystkich nieprawidłowo skonfigurowanych wtyczek.

Zapewnienie bezawaryjnej wymiany danych wymaga traktowania parametrów fizycznych sieci z dużą precyzją. Zmiana geometrii połączeń poprzez wstawienie punktów regeneracyjnych wymusza ponowne przemyślenie całej struktury opornościowej linii. Sukces wdrożenia opiera się na dokładnym przypisaniu zasilanych terminatorów do każdych nowo powstałych skrajów przewodu. Prawidłowo poprowadzony sygnał zachowuje swoje właściwości tylko wtedy, gdy instalatorzy rygorystycznie przestrzegają granic odseparowanych obszarów. Eliminacja odbić falowych przekłada się bezpośrednio na brak przestojów produkcyjnych i stabilną pracę systemów automatyki.
